LED touch screen walk-in kamer, watergekoelde klimatologische testkamer
toepassingen
Walk in testkamer worden gebruikt voor verschillende soorten testen, zoals prototype-evaluatie, onderzoek en ontwikkelingstests, productietests, versnelde stresstests, betrouwbaarheidstests, faalanalyses en andere toepassingen waarbij omgevingssimulatie nodig is.
1. Alle walk-in roomsystemen
een. Bedien continu in koelmodus.
b. Zorg voor een bypass-systeem met warm gas om de capaciteitsvermindering te automatiseren wanneer de ruimte op de ingestelde temperatuur is.
c. Zijn vervaardigd met componenten van hoge kwaliteit, waaronder: vloeistofleidingsolenoïden, vloeibaar kijkglas, drogers, zeven en TX-kleppen.
d. Bevat Bock semihermetische (of gelijkwaardige) compressoren.
e. Bevat LED Touchscreen (of gelijke) bedieningselementen.
f. Voldoen aan ASHRAE-richtlijnen voor leidingen en classificatie.
g. Zijn in de fabriek gemonteerd en getest.
h. Zijn eenvoudig te onderhouden omdat componenten gemakkelijk toegankelijk en duidelijk gelabeld zijn.
Er kunnen maximaal 5 HP-eenheden op het dak van de inloopkamer worden gemonteerd. Grotere eenheden worden op de vloer naast de kamer geïnstalleerd.
Uitgebreide leidingschema's, schema's en oplaadgegevens zijn beschikbaar voor onze milieuvriendelijke inloopruimtes.
2. Hoofd Technische Parameters
| GEGEVENS | |
| Model | KMHW- |
| 4 | 6 | 8 | 13 | 17 | 21 |
| Volume (m³) | 9 | 12.9 | 16.8 | 16.8 | 35.2 | 43.3 |
| Interieurafmetingen | W (mm) | 2100 | 3000 | 3900 | 3000 | 3900 | 4800 |
| H (mm) | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 |
| D (mm) | 2050 | 2050 | 2050 | 4300 | 4300 | 4300 |
| Buitendimensies | W (mm) | 3250 | 4160 | 5050 | 5050 | 5050 | 5950 |
| H (mm) | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 |
| D (mm) | 2250 | 2250 | 2250 | 2250 | 4500 | 4500 |
| Controle systeem | Gebalanceerd temperatuur- en vochtigheidscontrolesysteem |
| Temp. reeks | Maximum: 80 ° C, 120 ° C, Min: -60 ° C, -50 ° C, -40, -30, -20, -10 ° C, 0 ° C |
| Vochtigheidsbereik | 10%, 20%, 30% -95% |
| Temp. standvastigheid | ± 0,5 ° C |
| Vochtigheidsconstante | ± 2,5% RH |
| Temp. uniformiteit | ± 2.0 ° C komt |
| Luchtvochtigheid uniformiteit | ± 5,0% RH |
| Opwarmtijd | + 20 ° C ~ + 80 ° C, binnen 60 minuten |
| Pull-down tijd | + 20ºC ~ -55ºC -40ºC-20ºC-10ºC, binnen 120 of 90 of 60 minuten |
| Interieur materiaal | Roestvrij stalen plaat (SUS 304) |
| Buitenmateriaal | Gebakken schilderstaal of roestvrij staal (SUS304) |
| Isolatie materiaal | Stijf polyurethaanschuim |
| Deurmaat (mm) | Enkele vleugel: W800 * H1800; Dubbele vleugel: W1600 * H1800; |
| Beveiligingsapparatuur (standaard) | Geen zekeringbreker, over drukoververhitting en over huidige bescherming voor compressor,
oververhittingsbeveiliging, overbelastingsbescherming voor blower, droge hittebescherming |
| Standaard accessoires | Kijkvenster * 1, kabelpoort (poortΦ50mm) * 1, kamerlicht * 1, statusindicator |
| Koelsysteem | Watergekoeld |
| Semi-hermetische compressor, eentraps of cascade koelsysteem |
| CFK-vrij koelmiddel (HFC-507 en HFC-23) |
| controleur | Paneel | 7-inch LCD-aanraakscherm, Chinees of Engels display selecteerbaar |
| Operationeel model | Program of fix punt loopt |
| Geheugencapaciteit | 120 programma's, 1200 stappen, alle herhaling 999 cycli, deel herhaling 99 cycli |
| Nauwkeurigheid | Temp.:0.1% van FS ± 1 cijfer Vochtigheid: 0.1% van FS ± 1 cijfer |
| Invoer | Temp.:pt-100, Vochtigheid: pt-100 of ~ 5V DCV |
| Comm.port | RS-232 of RS-485 (Softawre is een optie) |
| Omgevingstemperatuur. | + 5ºC ~ + 35ºC |
| Bedradingsmethode | AC 380 ± 10% 50Hz, 3 fase 4 draden + aarddraden |
| Notitie 1. We behouden ons het recht voor om specificaties te wijzigen zonder voorafgaande kennisgeving |
| 2. Aangepaste maten en configuraties beschikbaar |
3. Walk-in ruimte constructie:
De kamers zijn gemaakt van metalen panelen met messing en groef in roestvrij staal. Een geassembleerde ruimte heeft doorlopende stalen omtrekken om de panelen stevig op hun plaats te houden.
Paneelfuncties omvatten:
1) 100% isolatie
2) Lichtgewicht voor eenvoudige bediening - het gemiddelde gewicht van het grootste paneel is 84 lbs.
3) Uitlijningspennen voor een nauwkeurige pasvorm.
4) Stalen riemen verbinden vergrendelingsarmen met borgpennen aan weerszijden van panelen.
5) Nokkenbediende sloten zorgen voor nauwe passing en geschikt voor frequente montage / demontage voor verplaatsing of vergroting van de kamer.
Kenmerken
Walk-in, Drive-in Type
Roestvrijstalen interieur (of gegalvaniseerd voor besparing)
Geschilderde buitenkant van gegalvaniseerd staal voor een lange levensduur
MAP-bedrijfsdeuren scharnieren (geen gereedschap of hijsen)
Gemakkelijke toegang tot componenten
Betrouwbaar stoomgeneratorsysteem voor vochttoepassingen
Ommantelde elektrische kachels voor veiligheid en betrouwbaarheid
Verstelbare schoepen in het toevoerrooster maken het mogelijk om de luchtstroom naar behoefte te richten
1.Heat conserveringsmateriaal, we gebruiken PU-schuim met hoge intensiteit met vlamvertragend materiaal en glasvezelkatoen met hoge dichtheid, wat een hoge precieze en betere uniformiteit kan garanderen en onnodig energieverlies kan voorkomen. Ondertussen kan ons ontwerp de veiligheid van personeel beter waarborgen bij het gebruik van een walk-in-kamer.
| Koude kamer temperatuur | Dikte van koude kamer Wand en bewijs |
| 5 - 15 graden Celsius | 75mm |
| -15 - 5 graden Celsius | 100mm |
| -20 - -15 graden Celsius | 120mm |
| -30 - -20 graden Celsius | 150mm |
| Lager dan -30 graden Celsius | 200mm |
2. Grote glazen venster ontwerp, kijkhoek in alle richtingen, holle elektrische plating film en anti-condensatie ontwerp; ingebouwde LED-lampjes om de staat van real-time waarneming tijdens het testen te vergemakkelijken; ontwerp met dubbele deur, de binnenste grote glazen deur met inwerpopeningen voor een gemakkelijke bediening.
3. De materiële kwaliteit van binnendoos is SUS304 # opgezet ingevoerd roestvrij staal, en de buitendoos is staalplaat en het verfproces past automobiele deklaagtechnologie toe. Box body is bewerkte vorm met behulp van Triumph-verwerkingsmachine, de vorm is mooi en netjes.
4. Groot formaat Full-color LCD-touchscreen displayer, eenvoudige bediening, eenvoudig te bewerken programma's. PID met automatische berekeningsfunctie; zelfdiagnosefunctie, show failure message en failure shot solutions stap voor stap.
5. Een RS-232 en RS-485 communicatie-interface, bijpassende recorder, sterke uitbreidbaarheid. We ondersteunen ook afstandsbediening via de pc via wifi of draad (aanbevolen).
Normen geïmplementeerd en gehaald
GB-2423. 1-89 (IEC68-2-1) Test A: Test bij lage temperatuur
GB-2423. 2-89 (IEC68-2-2) Test B: Hoge-temperatuurtest
GJB360. 8-87 (MIL-STD.202F) Bedrijfstest op hoge temperatuur
GBJl50. 3 (MIL-STD-810D) test bij hoge temperatuur
GJBl50. 4 (MIL-STD-810D) Test met lage temperatuur
GB2423. 3-93 (IEC68-2-3) Test Ca: methode voor steady-state vochtige hittetest
GB2423. 4-93 (IEC68-2-30) Test Db: vochtige dampalternatieve test
GJBl50. 9-93 (MIL-STD-810D) Vochtige hittetest
bestek
Hoge kwaliteit en betrouwbaarheidsprestaties;
Controller: aanraakscherm, parameter en programmabesturing;
Concurrerende prijs en 12 maanden gratis garantie op onderdelen.

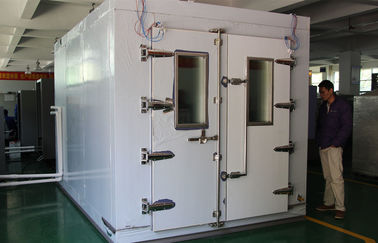

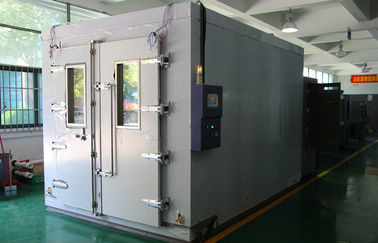

4. Walk-in Room Show
